建筑幕墻與燈光

在立面效果呈現上相輔相成

在設計之初就應該綜合考慮

充分保證效果和安全、美觀、隱蔽等諸多因素

今天我們介紹下面幾種

主流幕墻設計時應注意的燈光要點：

玻璃型幕墻、金屬型幕墻

石材型幕墻、組合型幕墻

新型科技幕墻

01.玻璃型幕墻

1.1 玻璃型幕墻照明要點

玻璃型幕墻通常不作為燈光的載體

有以下幾種實施特點：

a. 內透式照明效果

最常見的是背后襯板受光的方式

對幕墻外框沒有過多要求

以遮擋越少越好

如果是超白高透玻璃

則燈具暗藏于玻璃和背后襯板之間的空腔內

受光載體是背后襯板而非玻璃本身

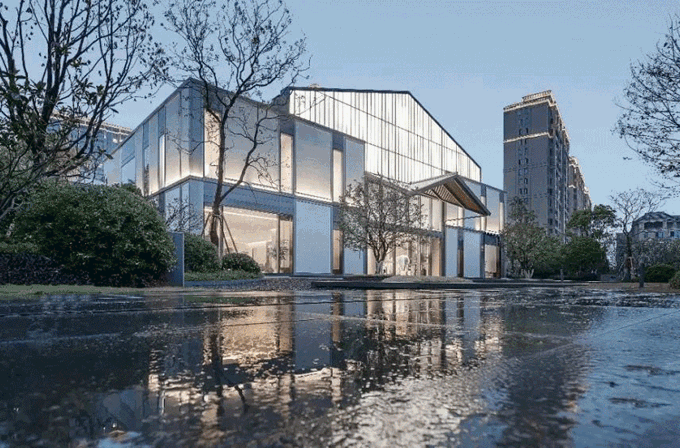

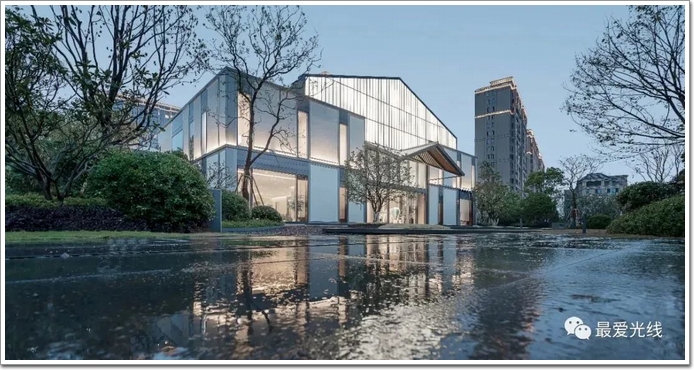

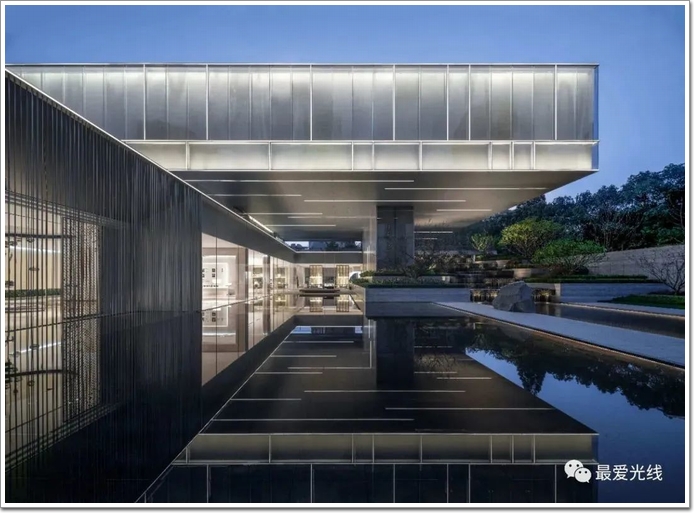

▲義烏壹號院示范區發光玻璃幕墻面

▲玻璃幕墻內透清玻燈光節點

另外一種內透形式是通過玻璃造型來實現

比如絲印玻璃、U玻、貼膜玻璃等手法

結合內透光實現建筑夜景造型

▲融創溫州牛山項目竣工圖 圖片來源：融創中國

照明燈具可采用橫向通長洗亮襯板方法

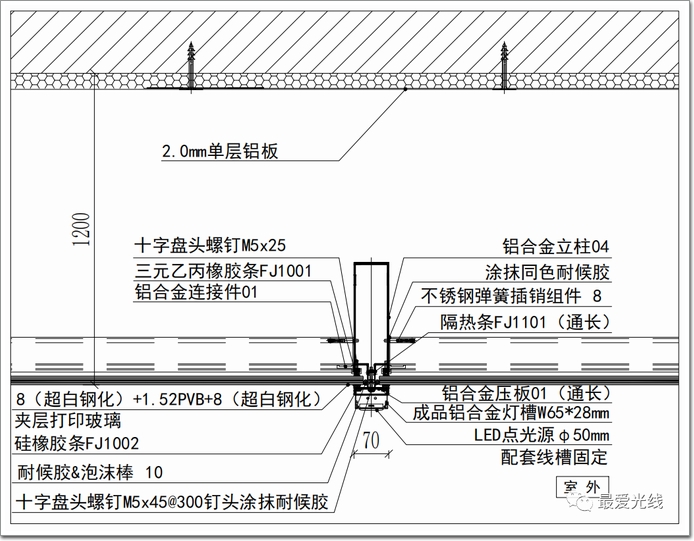

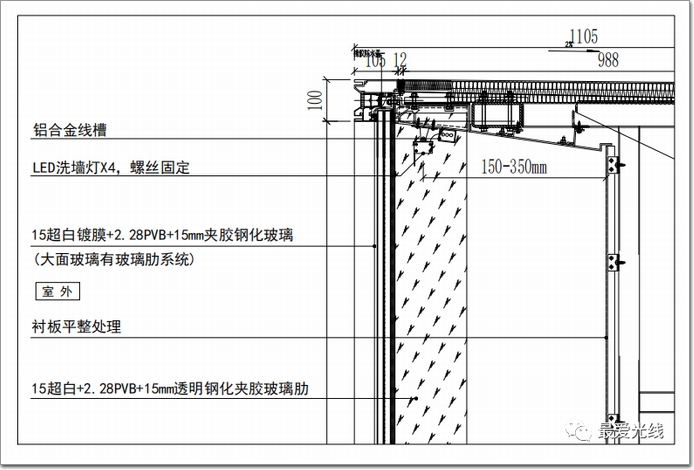

▲半透玻璃幕墻內透燈光節點

也可以采用直接從背后照亮玻璃方法

此方法需注意玻璃的透光率

需經過計算和試驗后確定安裝距離

或也可以采用滿鋪燈帶燈箱做法

▲融創云潮府 項目竣工圖

這三種做法比較容易被忽視的問題

在于照明時產生的龍骨投影

龍骨設計不能只考慮白天幕墻效果

更要結合夜晚透光之后的內部效果

b.外框照亮玻璃效果

有些以玻璃幕墻為主的建筑

不具備實體受光面

也沒有襯板條件

需要營造夜景形象時

可采用外部直接明裝的方式

根據幕墻形式不同又分為以下幾種：

框架式幕墻

可設計卡扣式固定方

使用梯形固定槽，將燈具推入

并從兩端設計固定裝置

這種形式適合線條型平裝式燈具

且不需要另外調整角度

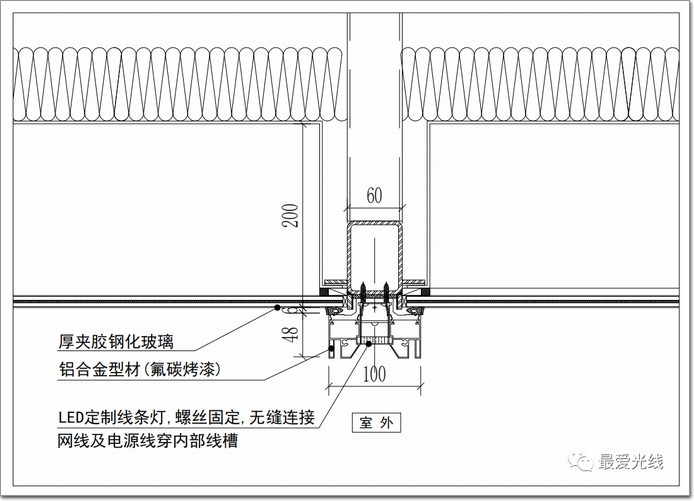

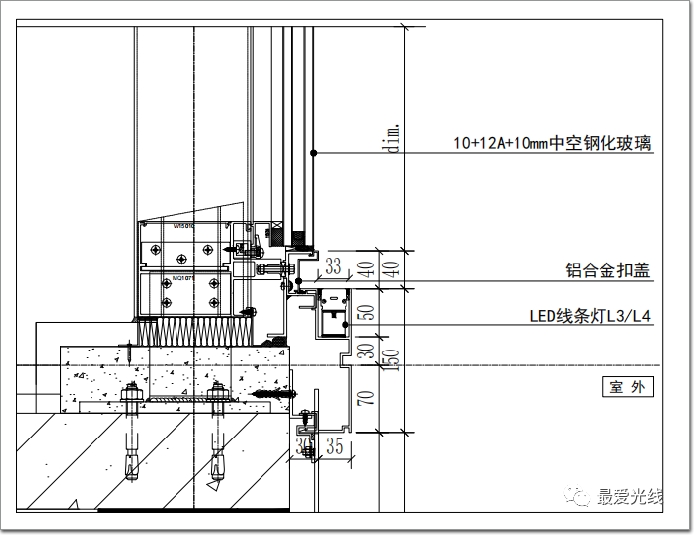

▲玻璃幕墻線條燈具明裝節點示意

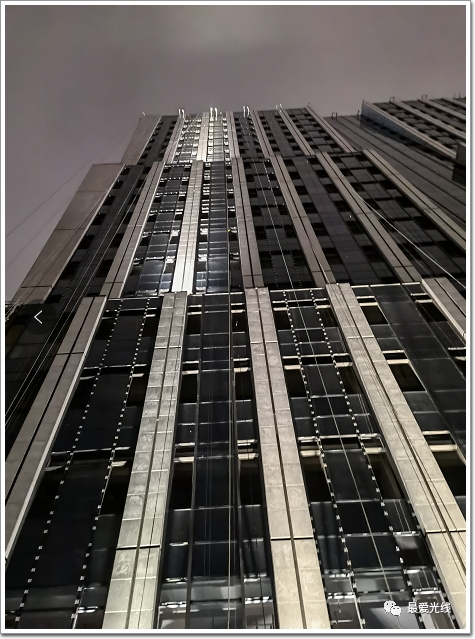

如果是橫隱豎明式

可以考慮直接明裝點狀投光燈

在低矮層高建筑上

甚至可以考慮豎向龍骨結合軌道安裝設備

使幕墻和燈具一體化呈現更加統一的效果

▲玻璃幕墻豎框透光燈具明裝節點示意

有些單元式玻璃幕墻

需要在方案設計的一開始就將照明效果

和安裝節點統一考慮

注意構件防水和外觀形式統一

▲玻璃幕墻線條燈具明裝節點示意

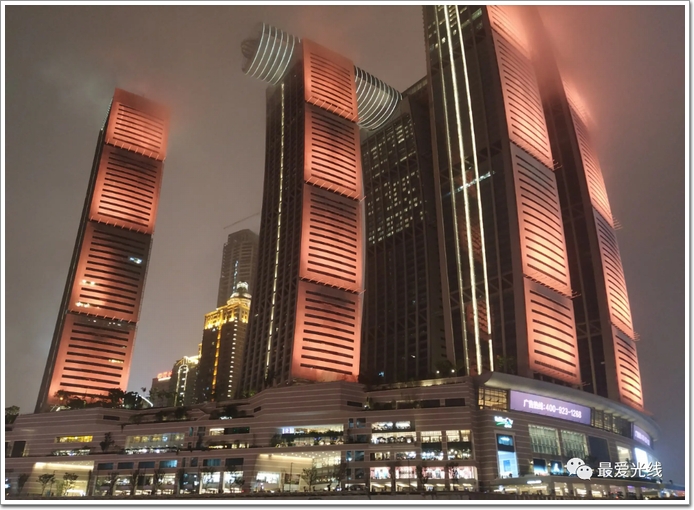

▲重慶來福士廣場 圖片來源：網絡

外部安裝打亮玻璃的效果

應盡量避免從上打下

不僅是燈具的眩光無法避免

自上而下而來問題還有玻璃的折射不可控制

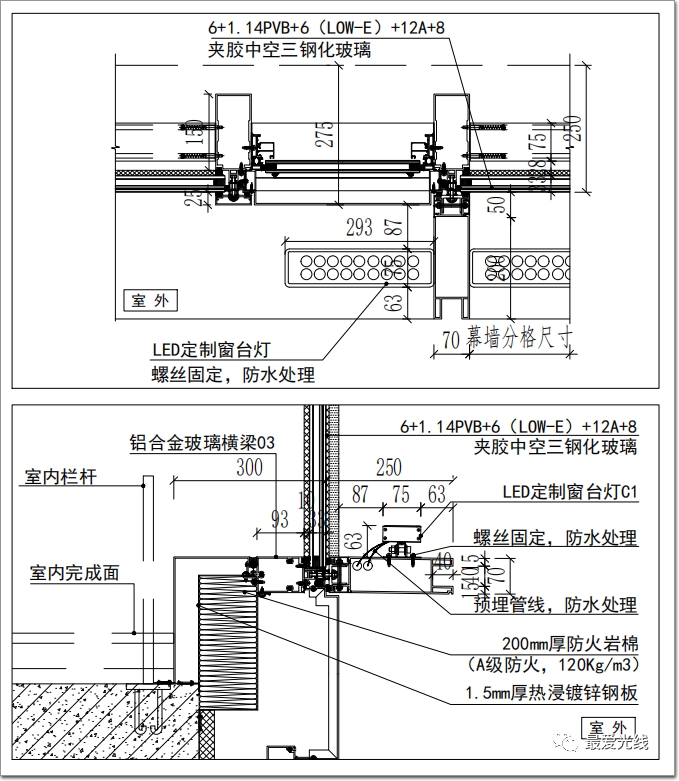

▲玻璃幕墻橫框明裝燈具節點示意

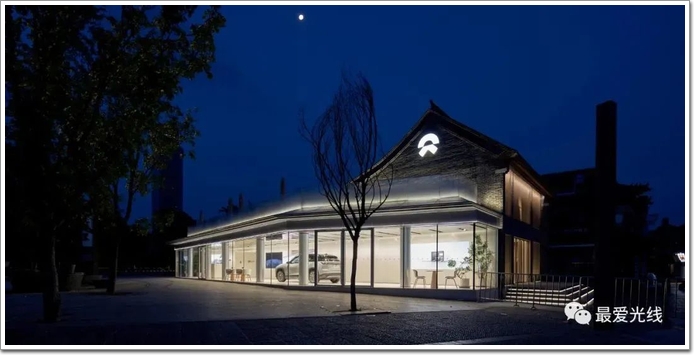

▲濟南蔚來體驗店二層玻璃泛光竣工照片

02、金屬型幕墻

金屬型幕墻多用鋁板、不銹鋼等

也有特殊立面采用銹蝕板等

2.1鋁板幕墻常規照明方式

鋁板是當下最常用的金屬外立面

具有性能穩定不易變形等特點

照明和鋁板的結合

通常是洗亮式照明和嵌入式照明為主

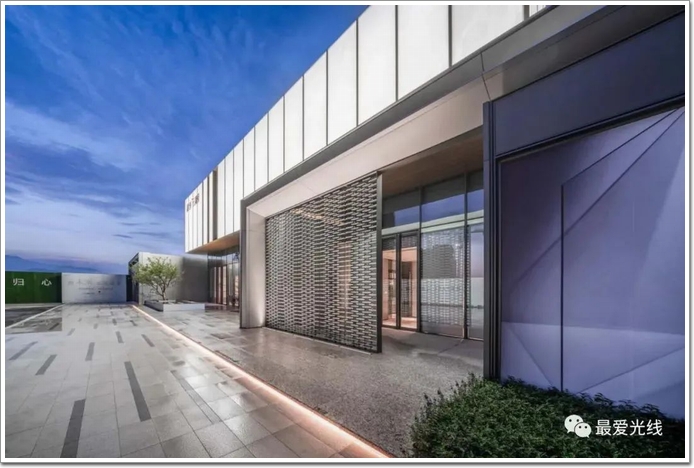

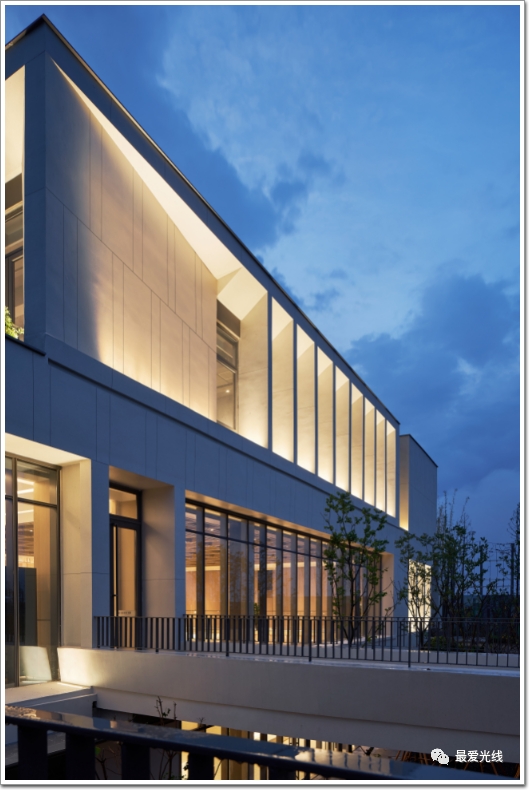

▲泉州宸東壹號 竣工照片

受施工水平良莠不齊影響

鋁板干掛外墻常有凹凸不平的情況

采用外部泛光式照明方式時

需要注意如果直接安裝于鋁板表面

則容易暴露安裝面不平齊的問題

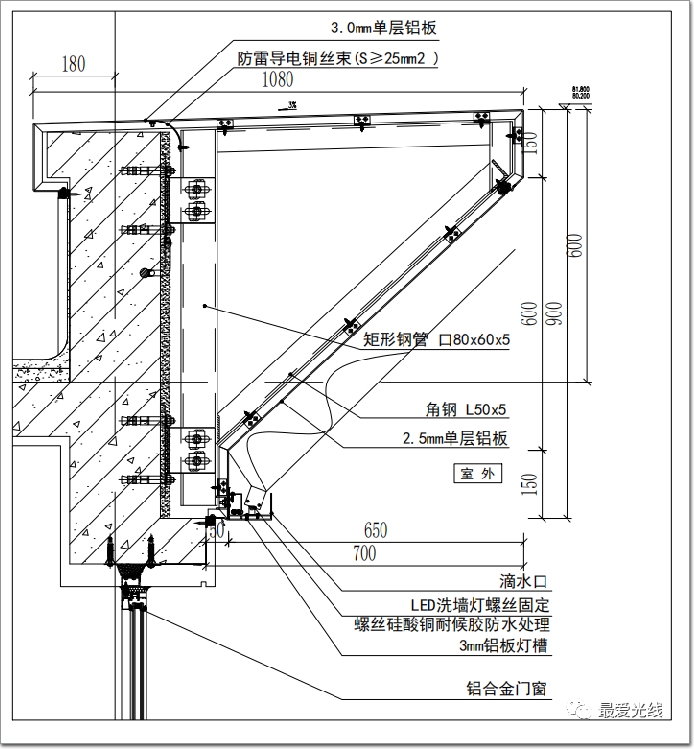

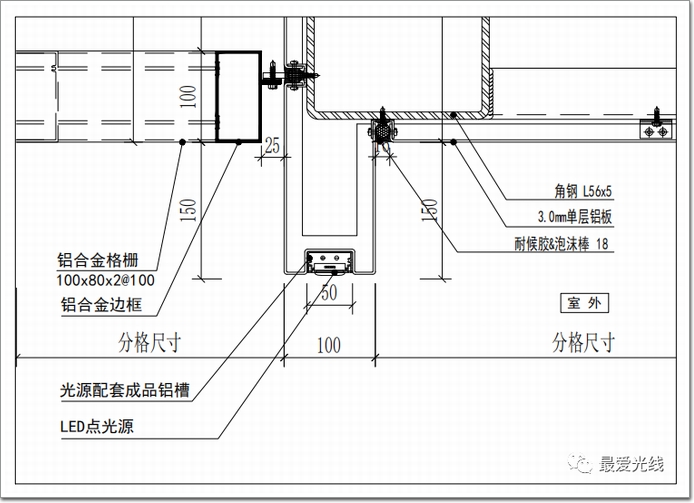

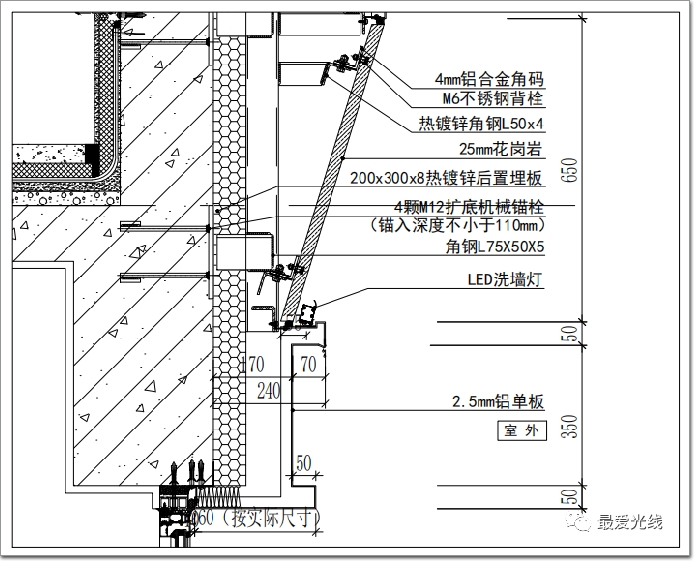

▲鋁板幕墻洗墻燈具明裝節點示意 制圖：韓雅各

如果條件允許

可采用增加燈具角度

拉遠照射距離等方式

受光鋁板應盡量避免使用光面材質

避免大面積時產生不可控眩光等

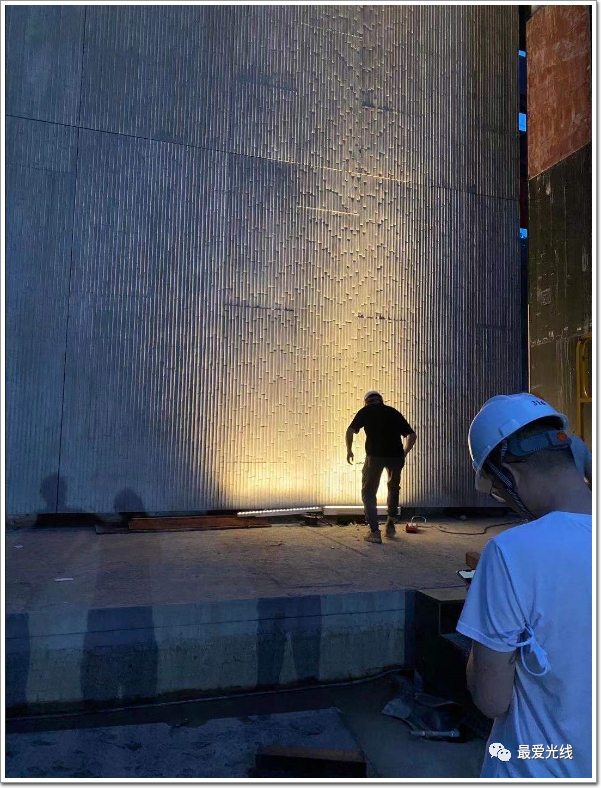

▲某項目鋁板試燈現場

線條燈具節點需要直接安裝在鋁板外墻時

一般多采用線槽暗藏的方式

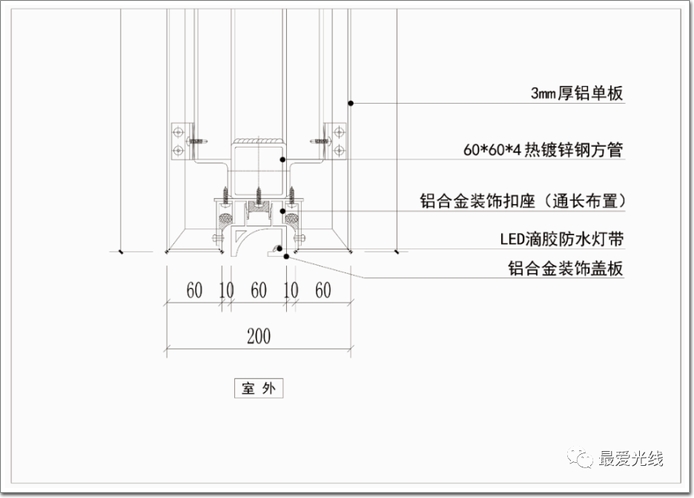

▲ 鋁板幕墻線槽式燈具明裝節點示意 制圖：曾一忠

▲鋁板幕墻線槽式二次反射照明節點示意 制圖：易宗輝

為了避免防水問題

安裝燈具避免現場鋁板開孔

某些點光源產品已經配套了固定的線槽

鋁槽也可根據幕墻需求調整尺寸

需要幕墻和照明兩專業提前就此進行溝通

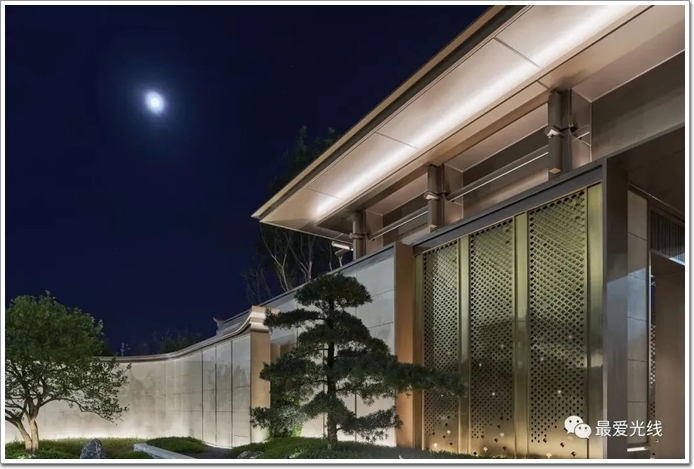

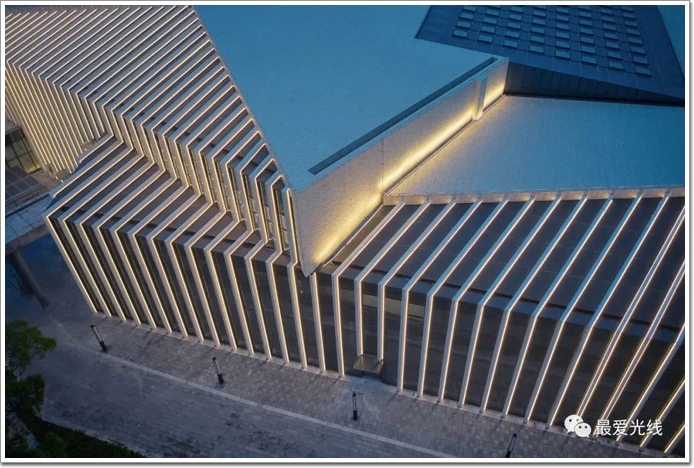

▲上虞博物館竣工照片

特殊情況下

如需要在鋁板表面直接開孔固定設備

應提前在安裝位置的背面預留固定龍骨支架

且其支架應有尺寸調整空間

2.2穿孔板幕墻照明方式

穿孔造型鋁板幕墻

照明要區分突出穿孔板造型

還是整體建筑外觀

如果采用外部泛光照明手法

盡量將設備安裝遠離鋁板表面

避免表面變形，且設備會影響造型

▲溫州江山云起生活館竣工照片

如采用內部照亮空腔的方式

盡量避免內部龍骨投影

為了提高內部的反射

盡量使用白色或者淺色反射材料

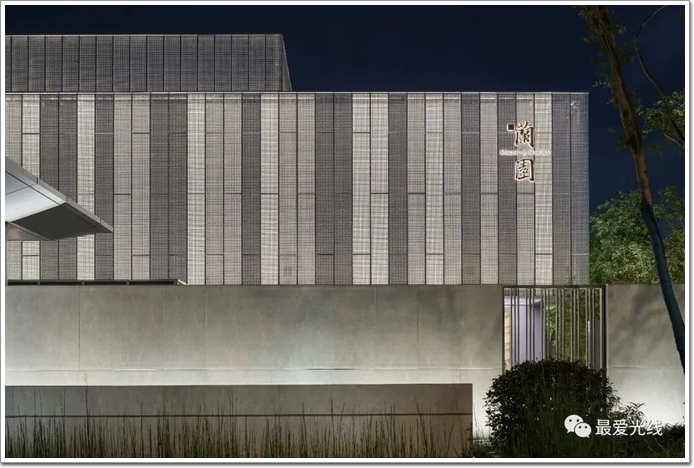

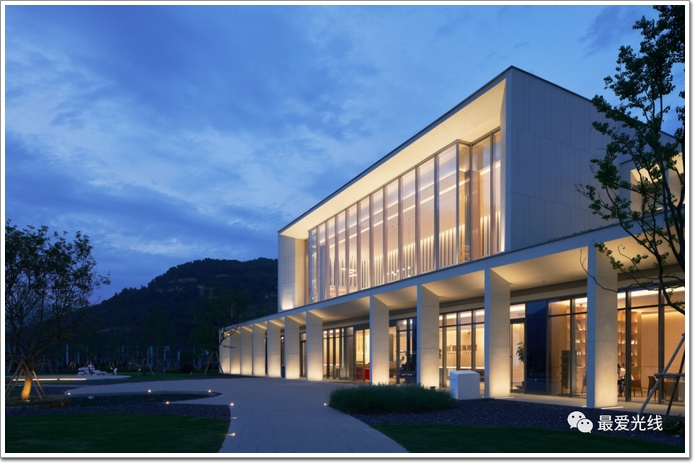

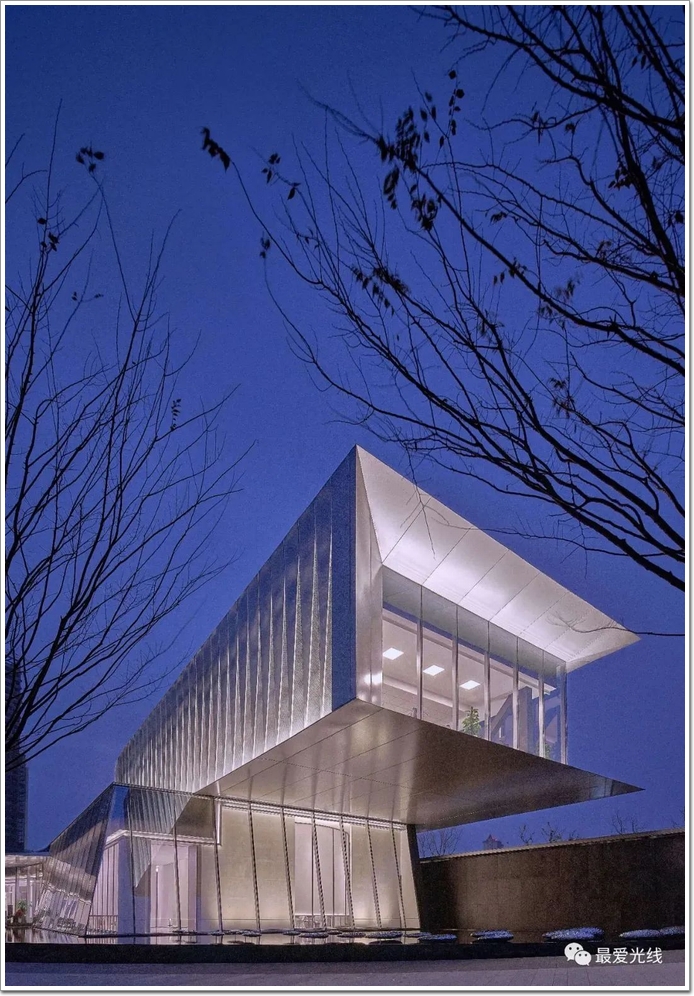

▲ 長興蘭園生活館竣工照片

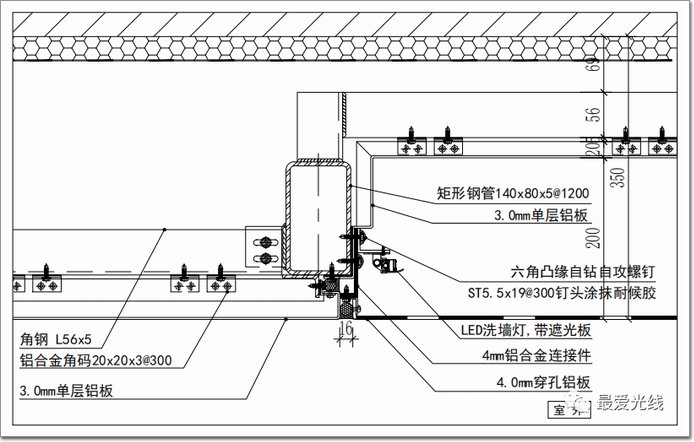

▲穿孔板背后燈具明裝節點示意

2.3不銹鋼板幕墻照明方式

如果外墻使用不銹鋼材料

根據其表面材質需要注意照明不同手法

拉絲不銹鋼幕墻

需要盡量避免對其直接照明

拉絲不銹鋼會產生大量的規則反射炫光條

更加暴露不銹鋼板表面不平整的問題

如果是涂層表面

和常規鋁板材料一致

此處不做贅述

03、石材型幕墻

3.1干掛石材幕墻照明方法

石材型幕墻根據受光特性不同

可分為干掛石材幕墻（詞條“干掛石材幕墻”由行業大百科提供）和濕貼石材幕墻

采用石材干掛幕墻

多為高層建筑（詞條“高層建筑”由行業大百科提供）或者大型公共建筑

通常多采用外部泛光的照明方式

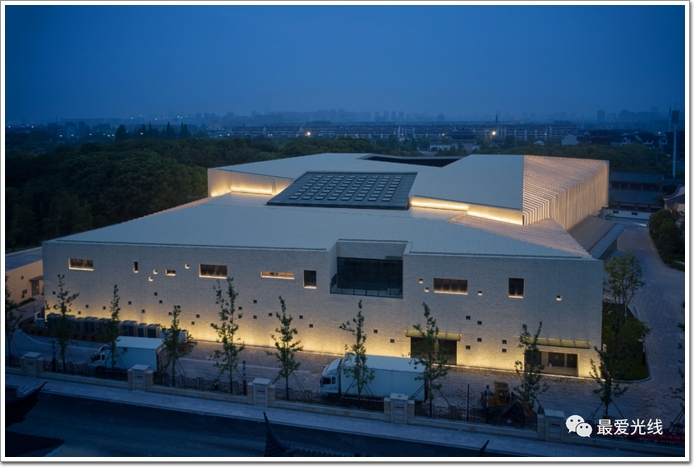

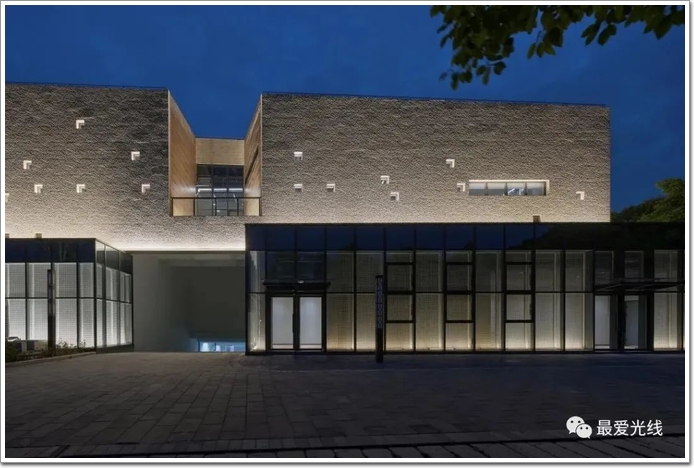

▲上虞博物館竣工照片

石材干掛如果是光面

則要綜合考慮避免反射眩光

如果是毛面肌理

也應該在現場制作試驗段

保證最終照明效果

▲杭州國家版本館現場試燈照片 攝影：方方

石材干掛需要注意的是承重問題

其表面應盡量避免開孔固定設備

提前預埋好龍骨固定件

最好提前明確燈具形式

以保證固定件流暢牢固

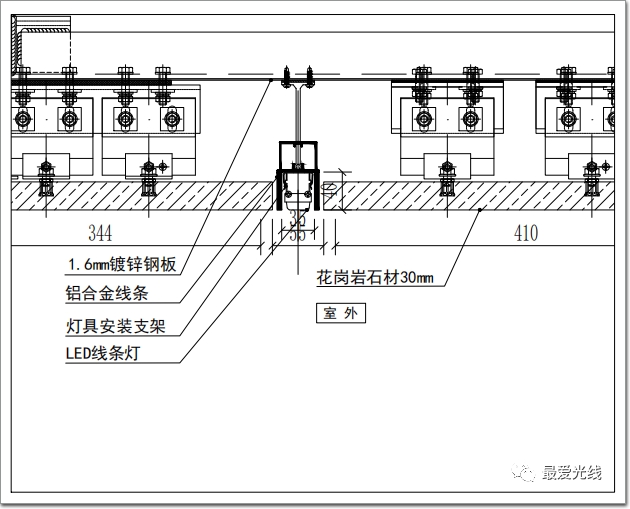

▲干掛石材龍骨節點示意

3.2濕貼石材幕墻照明方法

濕貼型石材其特征是每片尺寸較小

大面積的濕貼肌理非常適合表現夜景形象

可采用如下幾種照明手法：

a. 洗墻式照明

適合凹凸深度較深

燈具傾斜照射

受光面和陰影面比例和諧

▲上虞博物館竣工照片

b. 擦墻式照明

適合肌理表面凹凸深度較淺

陰影面較少的墻面

▲平陽翡翠城竣工照片

c. 掠墻式照明

適合特殊墻面造型

以表現特殊光影關系

▲平陽翡翠城竣工照片

▲近距離安裝掠墻效果示意圖

04、組合式和新型幕墻

4.1組合式幕墻

組合式幕墻尤其要注意的是

材料之間的反射率不同

最終呈現的效果可能會產生較大差異

4.2新型科技幕墻

這里主要羅列格柵屏幕墻

和透明屏兩種跟照明相關形式

a. 格柵屏幕墻

是在幕墻玻璃背后

采用格柵形式安裝顯示屏

它是兼顧了采光需求

和外部廣告顯示功能的新型幕墻形式

其造價可高達每平米1.2W-2W元人民幣

格柵的密度和形式可隨機調整

設計時除了散熱需求之外

另外需注意格柵屏與玻璃空腔距離關系

如需求半透明的模糊效果

可通過調整格柵屏和半透明玻璃的距離實現

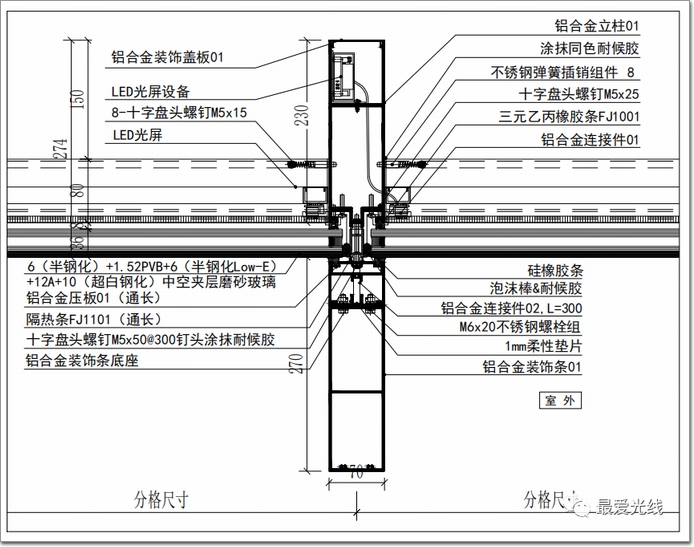

▲半透效果格柵屏節點示意圖

b. 透明屏

是將發光顯示點直接嵌入在玻璃上

通過玻璃空腔內部傳輸光電訊息

呈現既是透明玻璃也是顯示屏的功能

但由于其亮度低、造價高暫時未能大面積應用

05、結語

受篇幅所限

本文僅分析了幾種常用幕墻類型

和常用的照明方法

但是無論那種類型

在具體的施工過程中

幕墻和照明經常是交叉施工

項目前期設計應前置性綜合考慮

以期達到最好的實現效果

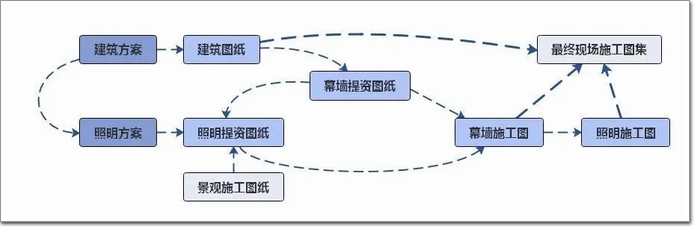

▲幕墻與照明設計交圈流程 制圖：方方

建筑方案中標取勝于幕墻設計

建筑流芳百世取決于立面效果好的泛光效果，讓建筑24小時美不停

幕墻人必須全力以赴，使之做得更好!

白天不懂夜的美!下次，幕墻設計時

別忘了——開燈，加分哦!!
