支架片接式石材幕墻設計方法和施工

    摘  要:介紹支架片接式石材幕墻設計的原理及施工方法
    關鍵詞:支架片接式石材幕墻剪應力荷載應力變形干掛石材
    近年來，石材幕墻由于裝飾效果好，形式變化多樣而被廣泛采用。石材幕墻按其連接方式可分為:支架片接式和組合栓接式兩種類型，這里主要把支架片接式石材幕墻強度設計方法和施工工藝較為詳細地介紹一下:

    一、干掛石材工程數據計算
    1、工程實例:某大廈裙樓石材幕墻的最高點為標高18. 9m，千掛石材最大面積為950mm*1240mm(高x寬)，標準掛石厚度為30mm。掛石采用短槽式安裝于鋼結構骨架上。

    主要材料:國產花崗石=5. 6MPa(按花崗石各級強度暫取中間值)。鋼架:立柱采用80 x40 x4鋼管，橫梁采用L40 x 40 x 4角鋼。

    2、設計計算及分析
    〔1)、荷載及作用

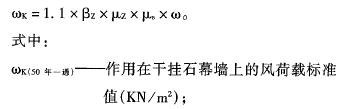

    作用在干掛石材幕墻上的風荷載標準值按下式計算且不小1. 0KN/m2。

上一頁12下一頁
