支架片接式石材幕墻設計方法和施工

    二、于掛石幕墻工工藝說明
    干掛石施工工藝流程如圖4。


    1、測量放線:

    當主體結構基本完成后，安排施工人員把放戰場地清理好。并根據圖紙和土建提供的軸線在樓面上放線。先訂好“十”字線，然后根據大樓的實際形體在“十”字線的基礎上放出一個“#”宇線，作為測量該建筑物的粗基準。度量大樓的實體尺寸。將數據提供給設計室的設計人員。我幻根據設計人員確定的尺寸再進行修正基準。最后在每個轉角位置確定控制基準點，每個立面的中線，立面的出人面線等等。之后以基準，用垂準儀將基準點打到各層處定位置。為日后安裝控制超差打好基礎。

    2、鋼架安裝
    (1)、受力件安裝
    安裝時，以基準點為基礎進行安排。當基準層的受力件安裝完畢后，必須對其進行一次槍查，修正確定符合設計要求后，由技術部門或現場監理再作一次復查。確認合格后才能繼續向上或向下安裝受力件。在安裝每一層時要注意受力件的水平。每安裝一層時要進行全面的檢測，將水平和垂直超差控制在誤差范圍之內。另外，受力件鋼碼焊接時要注意盡量采用對稱焊接來控制焊接應力變形，超差的要及時進行修正。

    (2)、橫料的安裝
    橫料安裝時必須按圖紙要求上全螺絲并檢查其水平。將已安裝的橫料進行一次水平調權后才能打膠。

    3、石材的安裝

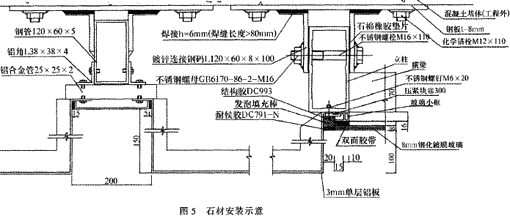

    石材容易破碎，在安裝過程中，要特別注意保護。在場地運輸或堆放過程中，要用木條將其底部墊好。當石材上墻時要保護好四個角，防止破損。石材安裝圖如5。


    4、擠膠和清潔
    石材幕墻安裝后要進行擠膠填縫，先將石材之間的縫清理，然后用水或溶液清洗干凈，才能進行擠膠。膠縫表面一定要平整，光滑。不能起皺紋。等膠干后應清潔石材表面。

    通過上述對支架片接式石材幕墻強度設計方法和施工工藝的分析，著重介紹了其設計應用原理及施工工藝，期望對同行有一定的幫助和受益。
