3.2.2 硬度
相對于GB16776 硅酮結構密封膠，中空玻璃硅酮結構密封膠對應的彈性模量應更高一些，從實際的驗證試驗結果看，硬度的確也高一些，11 個樣品中最小值為36，最大值為56，較同生產單位的硅酮結構密封膠要高出2～3 個數量單位。因此在設立硬度指標時，根據彈性模量與硬度間的關系，中空玻璃硅酮結構密封膠產品硬度指標比GB 16776 有所提高。
3.2.3 拉伸粘結性能和定伸粘結性能
該指標與GB 16776 硅酮結構密封膠的試驗內容較為接近。不同之處是對于中空玻璃硅酮結構密封膠來說，對拉伸模量有了進一步要求，即伸長率10%時的拉伸模量須≥0.15 MPa，保證在第一道密封的丁基膠沒有破壞時，第二道密封的結構膠就具有較高的強度來抵抗應力變形。由于中空玻璃結構膠在應力作用下不希望產生很大的變形，因此取消了最大強度時伸長率指標;同時為了避免由于取消伸長率指標造成有些產品彈性太差、變形太小引起結構破壞，本標準規定了25%時定伸粘結性，以保證產品具有一定的彈性。
3.3 與丁基膠、耐候膠的相容性

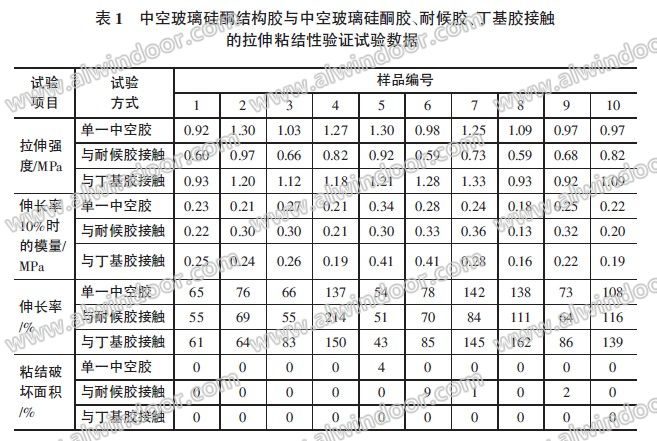

在組裝中空玻璃時，中空玻璃硅酮結構密封膠不可避免地與第一道密封的丁基膠，以及板塊間接縫密封的耐候膠相接觸。從實際工程反饋的信息來看，由于一些耐候膠摻加了較多的揮發性小分子物質，使中空玻璃產生了“流淚”現象，嚴重影響了其產品質量和使用壽命，因此在本標準中增加了與相接觸材料的相容性要求，有助于限制劣質產品的使用。我們在驗證試驗中選用了一些低檔的耐候膠，看到中空玻璃硅酮結構密封膠與耐候膠、與丁基膠接觸后，一些產品的拉伸強度、模量、伸長率都有較大變化;同時中空玻璃硅酮結構密封膠與上述材料接觸后，從外觀上也能發現丁基膠發粘、耐候膠有小分子物質析出的現象，但并不是每個中空玻璃硅酮結構密封膠與上述材料相接觸后都會產生這種現象，這更證明了選用材料時相容性試驗的重要性。表1 為23 ℃時中空玻璃硅酮結構密封膠與中空玻璃硅酮結構密封膠、耐候膠、丁基膠接觸的拉伸粘結性驗證試驗數據。
4 試驗中需要注意的問題
在試驗項目中，拉伸粘結性能和定伸粘結性能是考驗中空玻璃硅酮結構密封膠的主要指標，而在測試中基材的清潔程度又是直接影響這兩項指標的關鍵，由于標準中對粘結破壞面積(拉伸粘結性項目)規定很嚴格，要求≤5%，稍有一些污跡就可能遠超這一指標，因此作為檢測人員不能因為自身工作的不到位而錯誤地進行判定。伸長率10%時的模量項目，由于測試的試件間距本身就不大，對應伸長率10%就更小了，相差1 mm 的位移，模量可能已相差好幾倍，因此調整零點非常重要。這兩點是我們認為在實際的檢測工作中需要加以注意的，供大家參考。
5 其他的一些驗證試驗說明
在標準的制定過程中我們還進行了一系列的產品驗證試驗，如三面粘結拉伸，此試驗模擬中空玻璃硅酮結構密封膠在實際使用過程中產生的三面受力情況，即兩面玻璃和側面的鋁隔條形成的使中空玻璃硅酮結構密封膠在形變時均受力的情況。另外還有撕裂性能、剪切性能和長期耐老化性能等，這些試驗能較真實地反映中空玻璃硅酮結構密封膠在使用過程中產生的受力破壞情況，但由于技術和成本等各方面的因素，最終未被列入標準條文。但是，我們認為這些項目的研究和試驗，對今后本標準的進一步修訂完善將提供非常有益的幫助。
5 結語
本標準的制定，將規范中空玻璃硅酮結構密封膠產品的設計、生產和應用，避免前期采用GB16776《建筑用硅酮結構密封膠》標準來替代中空玻璃硅酮結構密封膠標準的不正常現象。本標準的實施，必將促進中空玻璃建筑幕墻的技術進步，也使建筑的安全和節能有了更好的保障。【完】
上一頁12下一頁
