最近二十年我國幕墻技術的發展

　　2. 各種金屬板

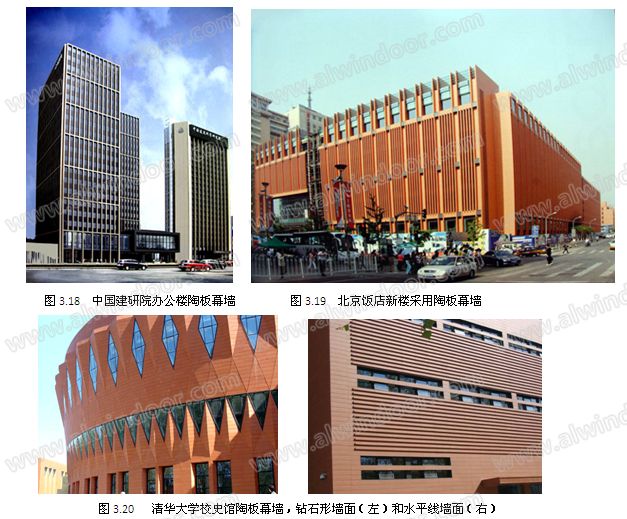

　　開有縱向通孔。通過背槽、掛件連接到橫梁。板邊有企口，開縫不打膠。陶板強度高，風格古樸，耐腐蝕，開縫安裝，不打膠，易于清潔。目前已經在許多工程應用(圖3.18~圖3.20)。

　　4.非花崗巖石板

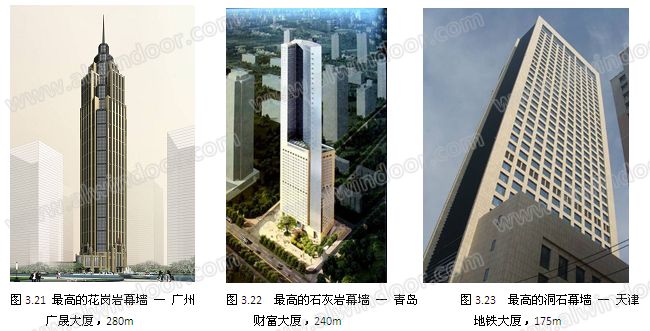

　　花崗巖石板幕墻已廣泛應用，目前最高的花崗巖幕墻為廣州廣晟大廈，建筑高度330m，石材幕墻高280m(圖3.21)。

　　近年來，砂巖、大理石、洞石等強度較低的非花崗巖石材普遍應用于公共建筑和高層建筑的幕墻。

　　廣晟大廈，280m 財富大廈，240m 地鐵大廈，175m

　　非花崗巖石材要求表面防水處理，背面加貼玻璃布，并宜采用背部連接(圖3.22~圖3.25)。

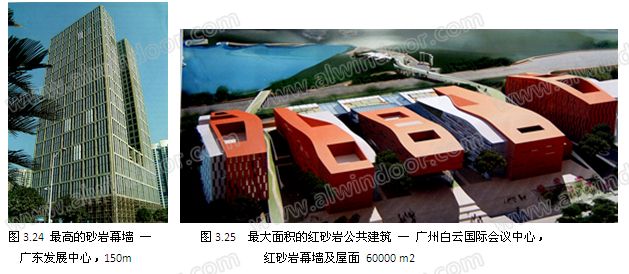

　　廣東發展中心，150m 紅砂巖幕墻及屋面 60000 m2

　　5. 玻璃絲加強水泥板(GRC板)

　　玻璃絲加強水泥板厚度一般為20mm~30mm，可以有任意表面花型和顏色，還可以鍍上銅、金等金屬色彩。

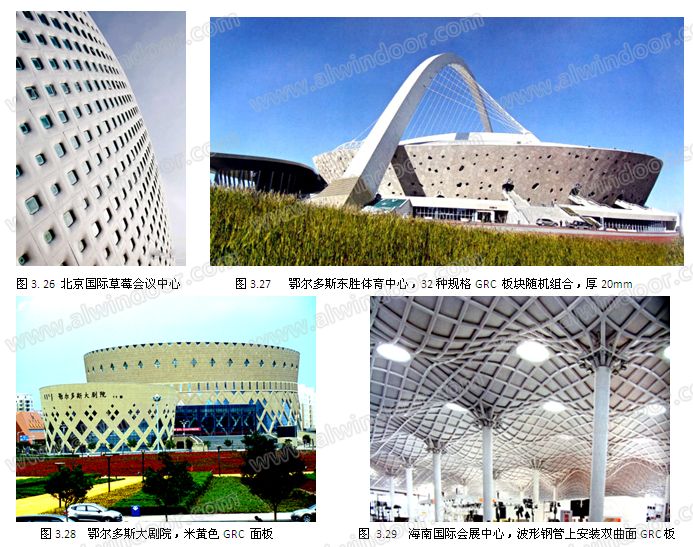

　　GRC 板可以滿足建筑師的各種藝術要求，因而在公共建筑中得到廣泛應用(圖3.26~圖3.29)。GRC板容易掉粉，孔隙率高，嵌縫應采用專門的密封膠。

　　四、新的幕墻系統

　　1.索網點支玻璃幕墻

　　索網結構通常是雙向布置張拉鋼索。當跨度不超過15m時，幕墻也可以沿豎向單向布索，采光頂可以沿短向布索。索網是技術含量較高的結構系統，其設計涉及大撓度下的非線性結構分析，而且要考慮溫度和初拉力的影響;其施工則要考慮預拉力的合理張拉分級和順序，復雜程度較高。國內最早的拉索幕墻是哈爾濱國際會展中心(圖4.1)。目前最大的單張索網是北京新保利大廈，90mX70m，三棱面(圖4.2、圖4.3)。上海中國航海博物館采用了兩張54m高的馬鞍形索網(圖4.4)，張拉在高度為78m的鋼骨混凝土“船帆”上。馬鞍形索網還用于采光頂屋面(圖4.5)。

　　最近，超大規模的索網在大型公共建筑廣泛使用，其規模和技術難度在世界上都是前所未有的。圖4.6為鄂爾多斯賽馬場的超大單向索幕墻，高度達90m。昆明新機場索網幕墻面積達20000m2，更困難的是鋼索都必須從彎曲的鋼“飄帶”的中間穿過(圖4.7)。合肥安徽廣電中心玻璃幕墻外面設置雙向拉索，索網上為378個古篆體漢字，字的尺寸為4mX9m，鋁板。索網形成玻璃幕墻外的裝飾幕墻(圖4.8)。

　　北京是抗震8 度設防地區，國家網管中心和土城移動電話局都在兩座獨立的建筑之間布置索網，地震時兩座建筑的相對位移將會拉斷鋼索，為此開發、安裝了世界首個水平索端部彈簧保險裝置(圖4.9)。
