此處按最不利分格Ba× Bb=150m× 2,95m玻璃面材處硅酮結構密封膠（詞條“硅酮結構密封膠”由行業大百科提供）進行計算。
在本計算中,硅酮結構密封膠（詞條“結構密封膠”由行業大百科提供）實際寬度為25mm,膠實際厚度為8mm。
在風荷載和水平地震作用下:
CS=(1.4×1.0× Wk-1+1.3× 0.5×Ek3)× a/(2000× f1)mm
=24.5rnrη
水平荷載作用下的膠縫寬度為245mm≤ 實際膠縫寬度25mm,滿足要求。
硅酮結構密封膠的粘結厚度計算:
按JGJ102-2003《玻璃幕J欄il程技術規范》(JGJ102-2O03)第 5,6,5條
TS≥ uS/[δ ×(2+δ )]0.5
=6182mm≤ 實際膠接厚度8mm,所以硅酮結構密封膠的強度滿足要求。
5本項目設計與施工中的重點與難點及解決方法
5.1造型獨特、結構復雜
5.1.1空間定位放線
對整個大樓進行CAD（詞條“CAD”由行業大百科提供）線框建模,形成工作控制模型,指導節點設計與現場施工,提供了準確的理論坐標,為現場測量提供有效依據,能通過實測糾偏提前發現設計與現場的問題,并及時解決。
5.1.2全站儀、垂準儀應用
由于東方之門塔樓幕墻造型比較特殊,東、西立面自下而上向內收縮,南、北塔樓內拱處自下而上逐漸向外傾斜。為了保證測量、放線的準確性和精確度,東方之門塔樓工程特采用全站儀和垂準儀進行定位、放線。總包采用三級平面測量控制網,每4層聯測校核對分包測量進行系統組織控制。通過一層總包方提供的基準控制點,用全站儀將其引至幕墻外邊緣線,再通過垂準儀將基準控制線引至七層,然后依次用全站儀和垂準儀將基準控制線引至各樓層進行定位、放線。
塔樓幕墻在設計與施工中解決的問題有:1)大型幕墻單元的垂直運輸與高空安裝;2)內拱與拱底幕墻加工與安裝及其維護揞施;3)弧面幕墻的收口與交撓4)成拱過程中結構變形對幕墻安裝的影口向5)拱頂幕墻的精度（詞條“精度”由行業大百科提供）度、外觀、安裝與結構安全;6)采用適當?shù)哪粔w系處理好收邊收口工作;7)采用特殊的技術工藝安裝拱底幕墻;8)采用柔性單元節點處理好結構變形;9)拱頂?shù)哪粔Σ捎檬覂?nèi)排架,自上而下安裝。

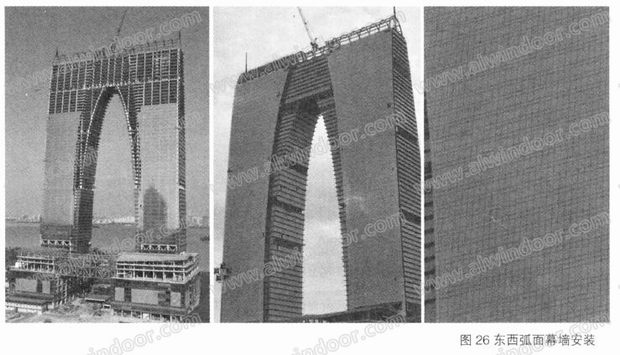

5.2弧面玻璃幕墻的施工
(1)基本結構形式:橫明豎隱單元式玻璃幕墻系統

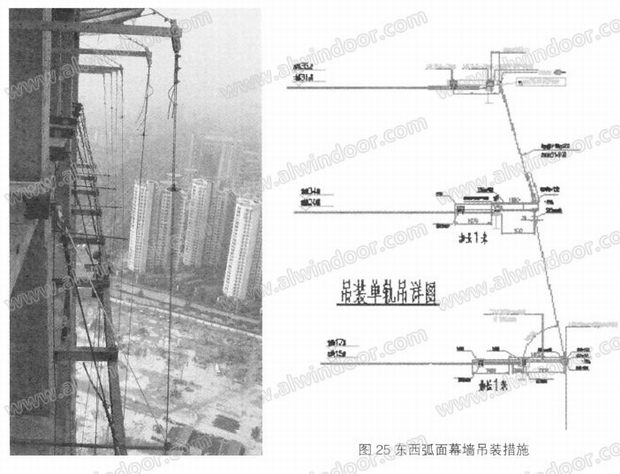

(2)采用軌道吊裝:該樓體表面自下而上向內縮進,軌道不能一次安裝至最頂端,只能根據標高測量每層的縮進量來分段架設。
5.3內拱幕墻的施工
(1)基本結構形式:橫明豎隱層間單元式玻璃幕墻系統

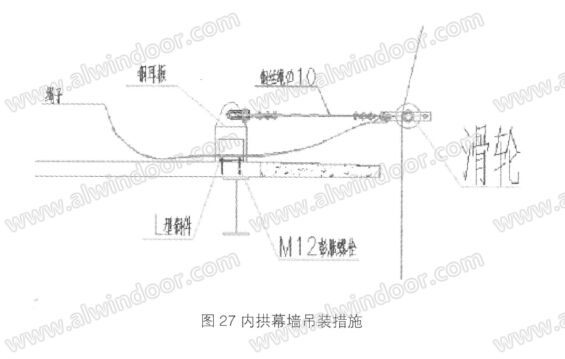

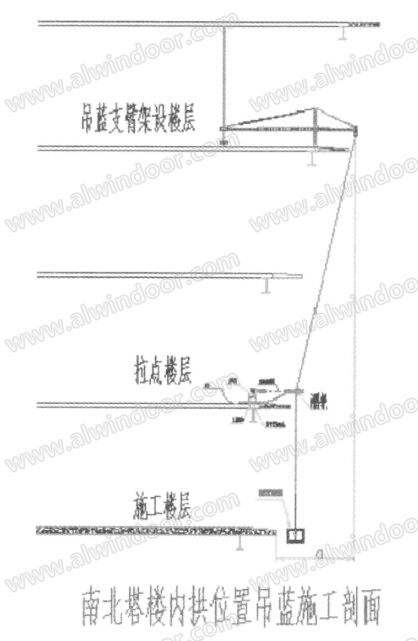

(2)層間單元的安裝:本系統單元在樓體外沿向內900mm處,上下兩層單元斷開,在每一層的單元位置上方開了預留孔,在上層設置吊具,進行安裝。
