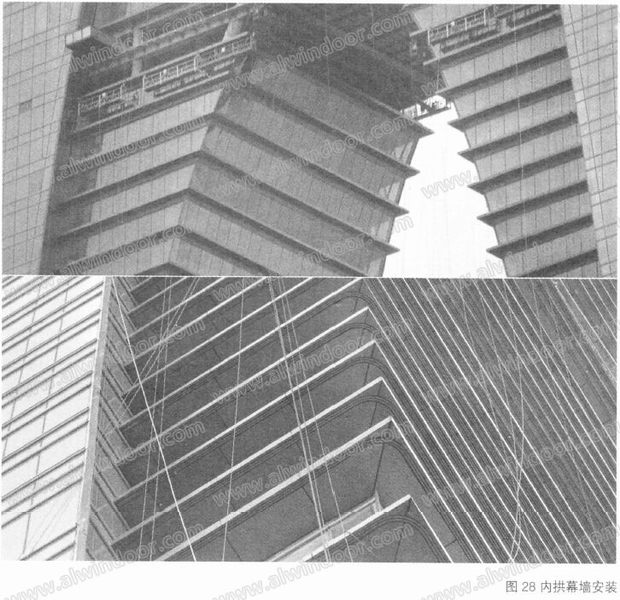

(3)內拱挑檐板鋁板安裝
垂直面挑檐板安裝,采用傳統的吊籃安裝方式,在內拱處自下而上逐漸向外傾斜,三十九層以下傾斜量較小,在正常吊籃作業范圍內,可直接按照普通吊蘭架設模式架設,完成三十八層以下的作業面安裝工作;由于本工程樓體造型原因,三十九層以上大傾斜量逐漸加大,至四十九層(五十一層為合攏處)傾斜量達到11m。根據每層的傾斜量分段架設:從三十九層至四十九層分3段架設,這樣吊籃向內的拉近量就小了很多,安全性得到了保證。
5.4塔樓拱底幕墻的施工
(1)具體位置:內拱交接部位
(2)基本結構形式:構件式明框玻璃幕墻系統
(3)面材:夾層Low-E中空玻璃
本系統位于南、北塔樓連接部位(標高:225,85m),施工面較高、下部無樓體結構,通過搭建工作平臺,在其施工面的下方安裝輔助鋼支撐,鋼支撐上鋪設木板的方式進行幕墻的安裝工作外圍護做全封閉安全網,以確保施工安全。拱底也配置了特殊擦窗系統。

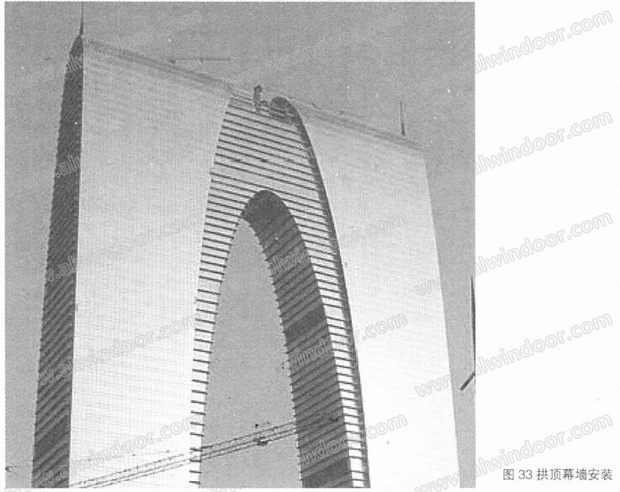

5.5塔樓拱頂幕墻安裝
(1)具體位置:塔樓采光頂位置
(2)基本結構形式:構件式明框玻璃幕墻系統;
(3)面材規格:采用12(超白)LOw-E+12Ar+10+3.04PB+10鋼化夾膠玻璃;部分位置采用12(超白)(SuperV熱彎膜+12Ar+10水晶灰+3.04PVB+10鋼化夾膠玻璃。
主塔樓東西面頂部延續主立面為一個半橢圓的玻璃拱頂,室內是一個目前世界最高位置的蘇式園林,也是酒店總統套的所在位置,如何保障建筑功能使用的舒適度及外觀玻璃的圓順度是設計的關鍵。
采用半單元構造,頂部為圓弧設計,板塊從室內安裝就位,有組織設計排水線路,易于日后維護,接近頂部弧度大的位置采用弧形面板,保障外觀的圓順度,系統設計兼顧塔樓的擦窗設計,預留配合空間。

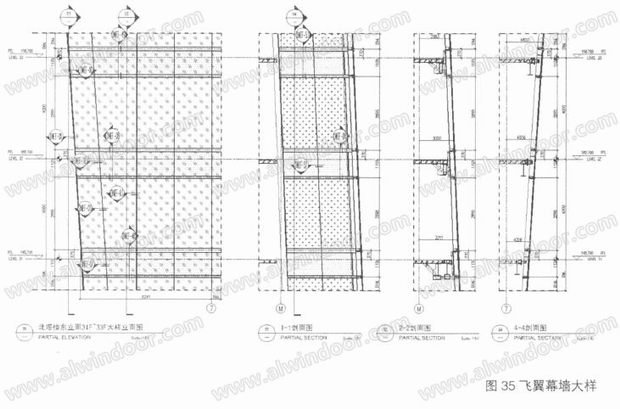

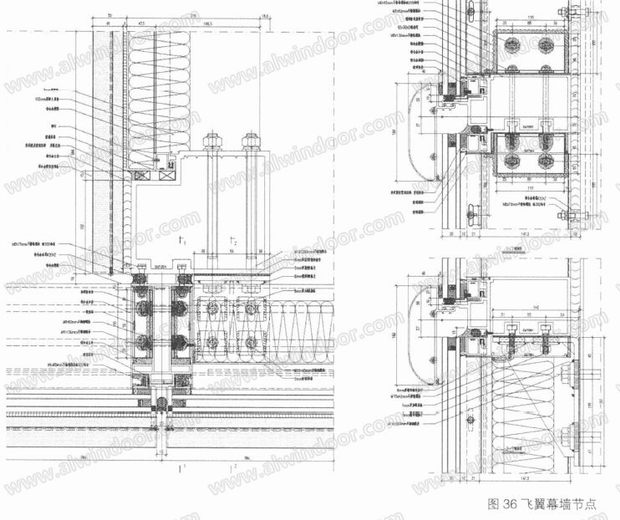

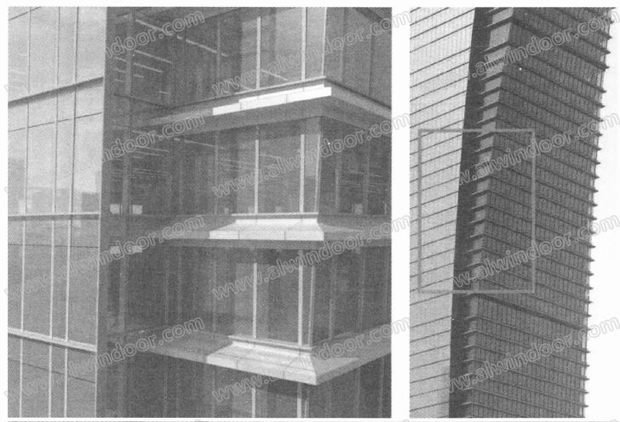

5.6塔樓飛翼幕墻
(1)具體位置:南、北塔樓東西向角部。
(2)基本結構形式:構件式玻璃幕墻系統
(3)面材規格:
10超白+12A+8雙銀Low-E鋼化中空玻璃,其他位置玻璃同相鄰幕墻系統主塔樓東西面與南北轉折的位置均有外挑的玻璃飛翼,而與內拱面傾斜面交接的飛翼難度更大;南北轉角位置均有內凹的建筑細部,平面看均是陰陽角接連轉折的,而與內拱面傾斜面交接的陰陽角（詞條“陽角”由行業大百科提供）因兩面均帶斜度難度更大,如何滿足幕墻的安全性又能利于安裝就位是設計的關鍵。
將轉角板塊和丁字形3個板塊均設計成一個整體板塊,主受力結構與建筑主體可靠連接保障結構的安全可靠性,外包鋁材滿足雨水氣密性及耐候要求。板塊的加工在工場設定位輔助支架（詞條“支架”由行業大百科提供）加工以有效保證安裝的精度和質量可靠度。
6.結語
東方之門是蘇州的區域性地標超高層建筑,不僅建筑設計造型獨特,結構形式也有較大的難度。幕墻工程從設計、加工、組裝、機具選擇到施工組織、安裝和相應措施等,均有很大的技術挑戰,通過深入的設計與技術分析并采取一系列的技術措施,技術難題均得以圓滿解決。
超高層建筑幕墻工程技術含量高、安全風險大,只有掌握整個工程的要點難點,通過精心策劃、科學管理,嚴格把好安全質量關,運用先進的設計技術和分析手段以及專業的測量和檢測方法,才能達成令用戶滿意的精品工程。
