阿布扎比投資委員會智能遮陽與幕墻的完美組合以及設計施工難點解析
摘要：對阿布扎比AL Bahr ToWer工程智能遮陽與幕墻系統的完美組合進行介紹。對智能遮陽系統的設計理念、運行原理、材料選取、深化設計方法加工制作以及與幕墻的連接等迸行詳細分析,針對設計施工時遇到的難點進行解析。以供其他工程參考借鑒。
關鍵詞:ADIC Mashrabiya A1Bahr Tower智能遮陽
1 工程概況

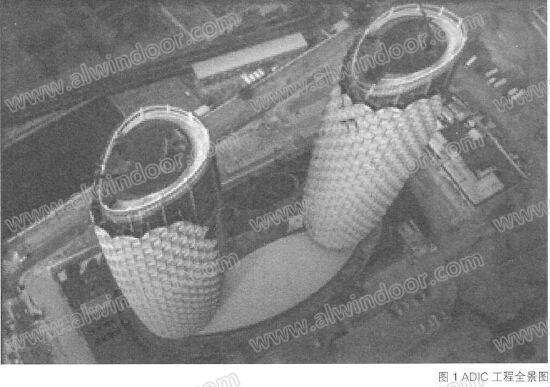

ADIC全稱Abu Dhabi nvestment CounciI New Head Quarters, 目前官方命名為AIBahr Tower,位于阿聯酋首都阿布扎比25區AI SIam街和AI Saada街西部交接處。建筑總高度145m,由兩棟25層辦公大樓(CounciI Tower&Bank Tower)組成(圖1)。
ADIC工程包括2個主樓及裙樓,主樓包含單元及燈帶、遮陽傘。兩個主樓共包含6264樘單元,1000個LED燈及2098個遮陽傘〈Mashrabiya)。
2.Mashrabiya智能遮陽系統介紹
該工程的Mashrabiya智能遮陽系統,顛覆了傳統建筑的遮陽形式。將機電與幕墻有機地結合在一起,使幕墻有了一個新的設計思維。隨著太陽沿樓體的移動,Mashrabiya可隨時間逐漸呈現張開或關閉狀態,從而實現根據外部環境的變化對大樓的內部溫度、光線進行智能調節。
2.1Mashrabiya智能埴陽系統分布

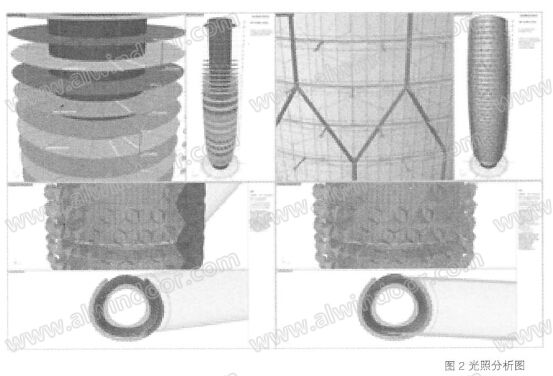

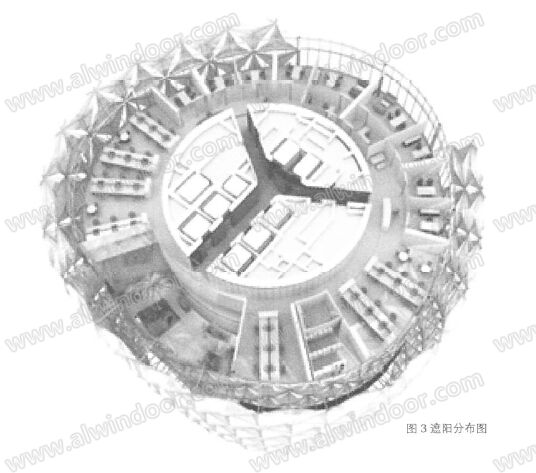

Mashrabiya智能遮陽系統根據當?shù)仃柟庹丈浣嵌?圖2)以及建筑的幾何形狀,合理地進行發分布設計(圖3、最大限度發揮其智能光控作用。
從上圖可以看出,遮陽在陽光照射少的北側沒有設置,這樣可以使陽光輻射（詞條“輻射”由行業大百科提供）低的北側得到良好的視野空間。
2.2 Mashrabiya智能遮陽設計理念
Mashrabiya智能遮陽設計理念是基于傘的原理。每個傘由六片傘頁組成(圖4)傘頁邊框為鋁合金（詞條“鋁合金”由行業大百科提供）型焊接而咸的三角形框,配上PTFE網膜,通過不銹鋼組件連接在主臂上。在電動馬達的驅動下,實現傘的開啟及關閉功能。在完全開啟狀態下,可有效地阻礙陽光輻射50%以上。
