2.3 Mashrabiya智能遮陽功能設計
之所以說本工程的遮陽是智能的，是由于其可以完成全自動運行。首先，根據當地全年光照統計，編制每天太陽照射各傘的時間列表。再通過調試程序，給每個傘執行指令來完成傘的開啟或關閉動作。從而實現對建筑遮陽的調節任用;此外，控制系統中加設了位移傳感器 、風雨感應器 、光感器等裝置。這些裝置協調運行，保證Mashrabiya遮陽系統1.一般情況下，Mashrabiya將會按照任意給定的太陽方位和高度自動運行;2.每個Mashrabiya可以獨立運行。3.可以在降雨速度達到1小時25mm時運行。在降雨等級超過該強度時自動關閉;4.在長時間的烏云遮蓋情況自動關閉;5.通過人機界面，可以同步實時觀測每個傘的運行狀態(圖5)。當某個傘出現故障時，會立即發送信號給控制面板，提醒故障類型及故障傘編號、位置;
3 Mashrabiya智能埴陽與幕墻的交接設計
遮陽系統是通過在幕墻層間鋁板處的不銹鋼底座、墻外側的。在支座與幕墻交接位置,設有插接防水板,可以有效地起到防水、隔聲作用(圖6)
4.Mashrabiya智能遮陽部件設計
4.1支撐系統
本工程地處阿布扎比，沿海氣候明顯。空氣濕度大，鹽堿度高。支承件的防腐相當重要!組建最外端距結構面達4m，最大傘面積12平米。考慮到上述因素，支承系統選用的是最高耐腐性及高強度的雙相不銹鋼材料(圖7)(板料棒料號牌為1.4462;鑄件牌號為1.4470)。

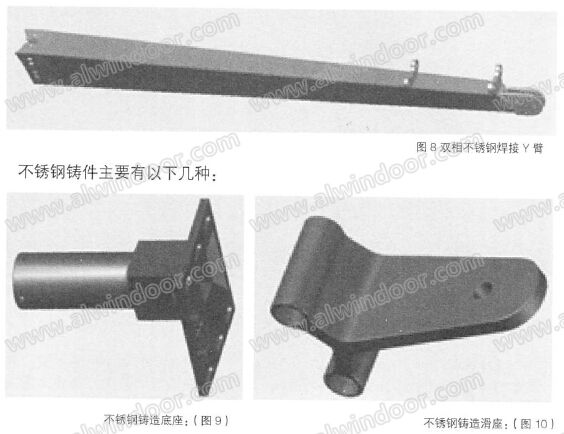

受原始設計外形限制,支承件有兩種方式加工而成:不銹鋼鑄造及不銹鋼板（詞條“不銹鋼板”由行業大百科提供）材焊接。焊接件主要是Y臂Y-arm:(圖8)
4.2 陽光遮擋物
用于遮陽的膜材料:基材為玻璃纖維材質,涂層為PTFE(聚四氟乙烯)涂層,這種配置的優點是具有良好的防火（詞條“防火”由行業大百科提供）性、抗老化性能‘良好的透明性,抗酸抗堿、抗各種有機溶劑的特點,幾乎不溶于所有的溶劑。同時,聚四氟乙烯具有耐高溫的特點,它的摩擦系數極低,所以可作澗滑作用之余,亦成為了易清潔水管內層的理想涂料。基布厚度0.75mm,孔徑18~24,拉伸強度可達5000N/cm。重量只有500g/m2(圖14)
