當需要采用拉桿作為豎向承重構件時，每個豎向玻璃分格處設置一根拉桿，并在拉桿與橫梁連接處設置調節機構，以調節安裝玻璃時拉桿承受自重荷載后的變形位移。若拉桿位于玻璃面內側，則應盡量靠近玻璃面設置拉桿，以減少玻璃自重對橫梁截面產生的扭矩因素。
因普通拉桿的連接端不同于拉索構造，不能吸收風荷載下橫梁的水平向位移，所以若采用拉桿連接構造，拉桿頭的連接應采用萬向鉸的構造。且拉索的受力性能和經濟性能要優于拉桿，故本系統推薦優先使用拉索作為豎向承重構件(圖5、圖6)。
4.結構分析
4.1模型建立

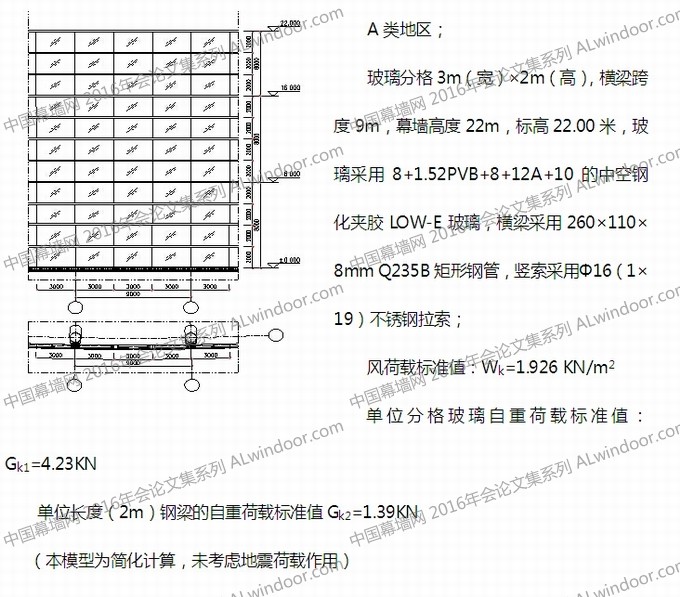

本文采用福州海峽國際會議展覽中心標準立面大樣作為結構分析典型立面，其相關計算參數如下(圖7)所示：
4.2鋼橫梁結構分析

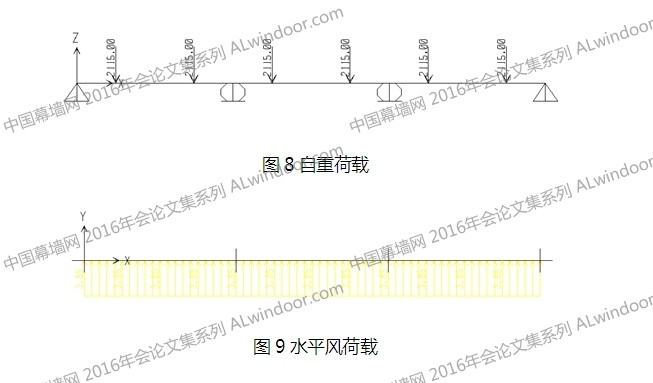

鋼橫梁結構分析采用SAP2000有限元（詞條“有限元”由行業大百科提供）軟件進行分析，自重荷載及約束模型如圖8所示，水平風荷載如圖9所示：

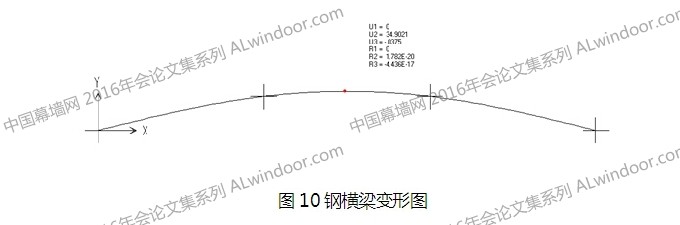

計算結果，鋼橫梁在水平向最大位移為34.9mm，豎直向最大位移為0.47mm，如圖10所示：

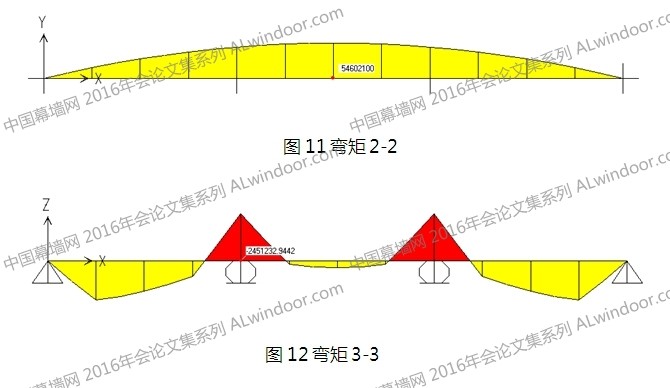

鋼梁彎矩圖如圖11、圖12所示：

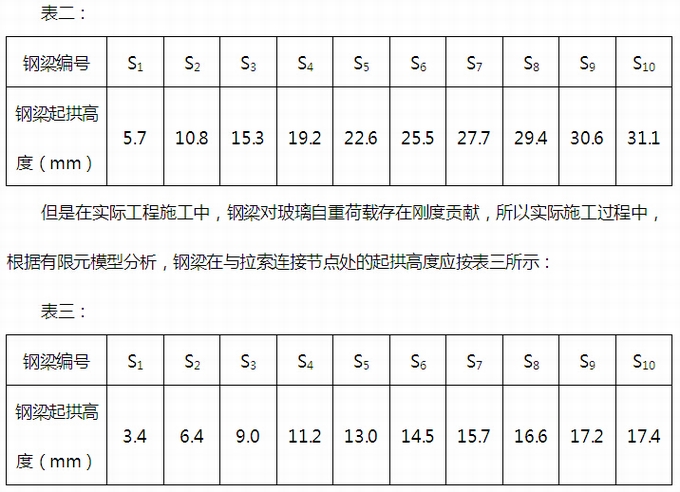

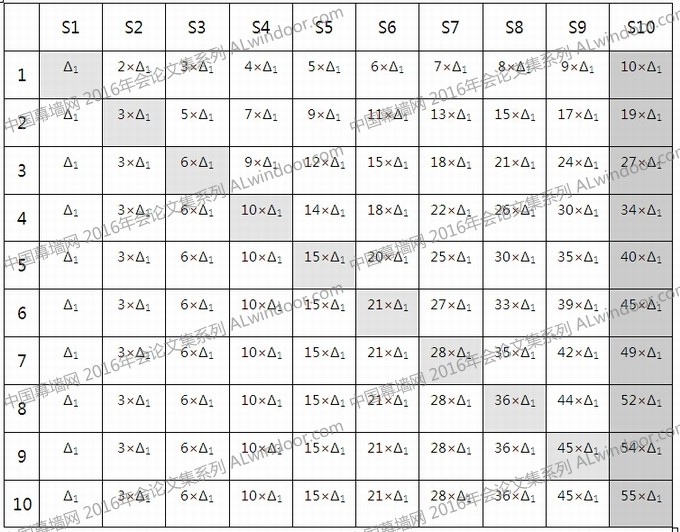

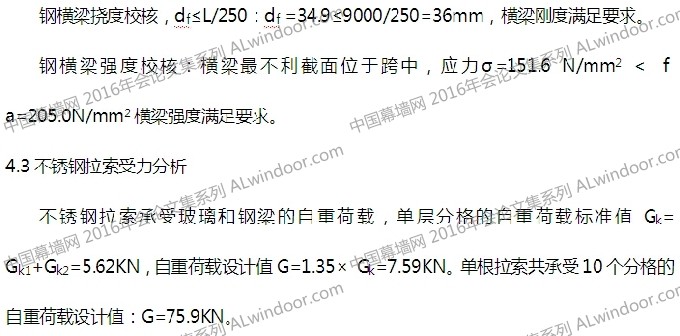

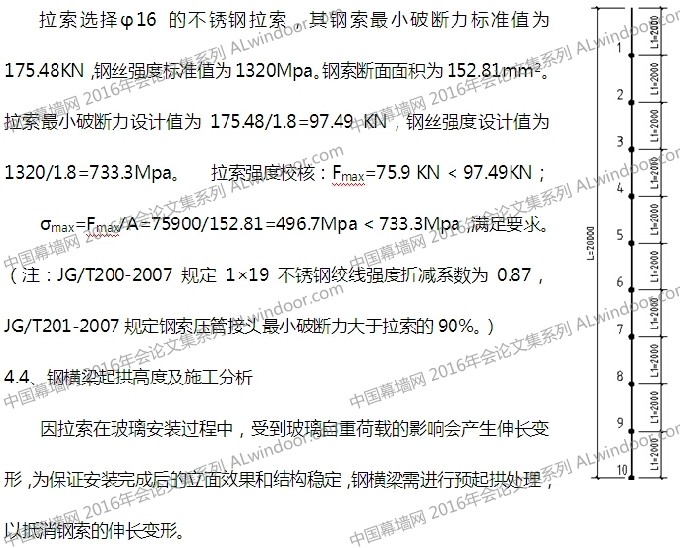

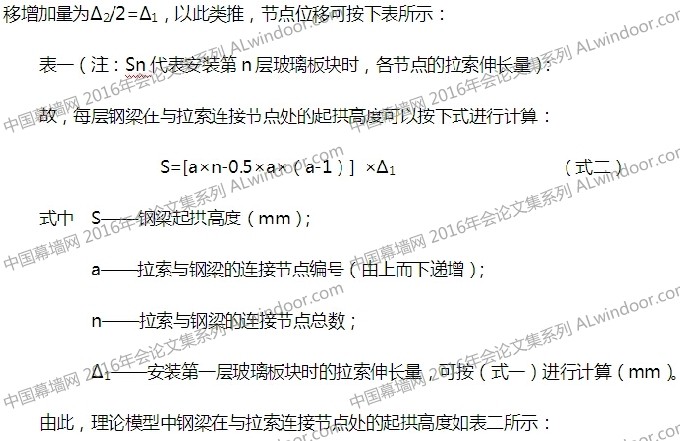

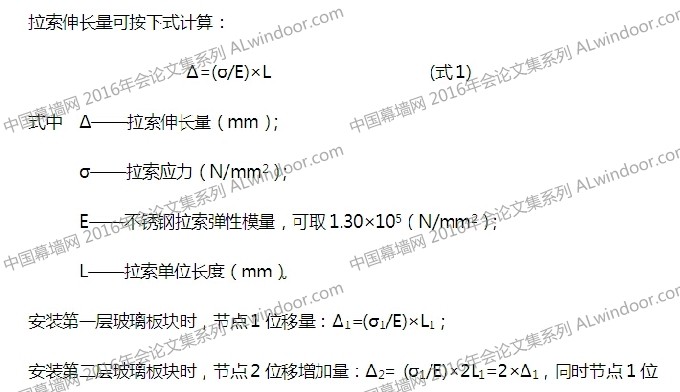

5.工程應用

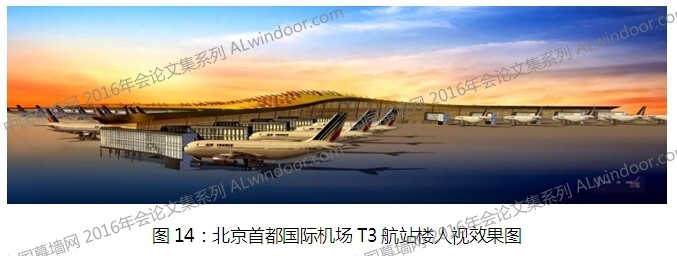

5.1北京首都國際機場T3航站樓
北京首都國際機場T3航站樓是北京08年奧運會重點工程，其航站樓3A(T3A)和航站樓3B(T3B)立面幕墻EWS-1系統大面積采用了隱藏式拉索與鋁合金橫梁組合的結構形式，總面積達11.5萬平米。
5.2福州海峽國際會議展覽中心
福州海峽國際會展中心位于福州市倉山區城門鎮浦下洲，總用地面積：668949m2，設計用地面積461715m2，建筑面積386,420m2，幕墻面積約為90000平方米，其中會議中心(W-C1)幕墻系統采用了隱藏式拉索與鋼橫梁結構復合體系，面積約為6200平米。

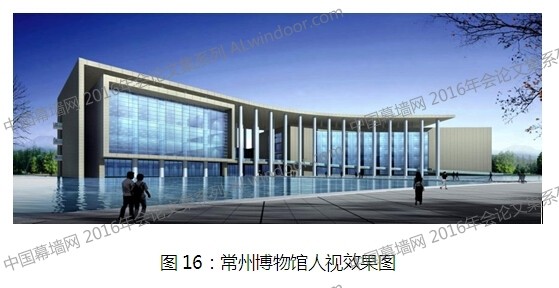

5.3常州博物館
常州博物館位于常州市行政中心南側，總建筑面積約3.1萬平米，其博物館及報告廳立面隱框玻璃幕墻采用了豎向外露式鋼拉桿與橫向鋼鋁結合框架梁的復合構造，其面積約為3000平米。
6.結語
拉索(拉桿)與框架結構復合體系改變了傳統框架幕墻豎向龍骨主受力的結構形式，采用橫向桿件作為承受風壓的主受力構件，而自重由纖細的拉索或拉桿承受，可以有效減少公建項目中大空間、大跨度玻璃幕墻的框架遮擋，達到良好的視覺效果和水平線條感。同時，橫向桿件形式除了普通的型鋼、鋁型材等，還可以采用玻璃肋、鋼板肋等更具立面裝飾效果的構件，兼顧了結構支撐、裝飾、遮陽的多重功能。
參考文獻：
1.《玻璃幕墻工程技術規范》JGJ102-2003
2.《建筑結構荷載規范》GB50009—2001(06版)
3.《玻璃幕墻設計與施工》編著：羅憶、張芹、劉忠偉
4.《福州海峽國際會展中心會議中心玻璃幕墻設計》編著：劉越生、游易楚、劉長龍
5.《彈性懸索的非線性（詞條“非線性”由行業大百科提供）分析》編著：呂之華、呂令毅
