上海發布《民用建筑外窗應用技術規程》意見征求，節能附框成為門窗安裝設計重要部件。
該規程依據國家現行法律法規和相關標準，總結近年來上海市民用建筑外窗中設計、施工、檢測、驗收和維修方面的實踐經驗和研究成果，充分考慮現代建筑對高性能外窗需求的特點，突出民用建筑外窗節能、環保、耐久性（詞條“耐久性”由行業大百科提供）要求和裝配式、一體化設計等重點，為其工程應用提供技術依據。在編制過程中，編制組進行了廣泛的調查研究，開展專題討論，以多種方式征求了有關科研、設計、施工、檢測、監理及管理等單位的意見，參考了國家、行業及地方相關標準。適用于新建、改建、擴建民用建筑外窗及陽臺門的設計、加工制作、施工安裝、檢測驗收及保養維修。

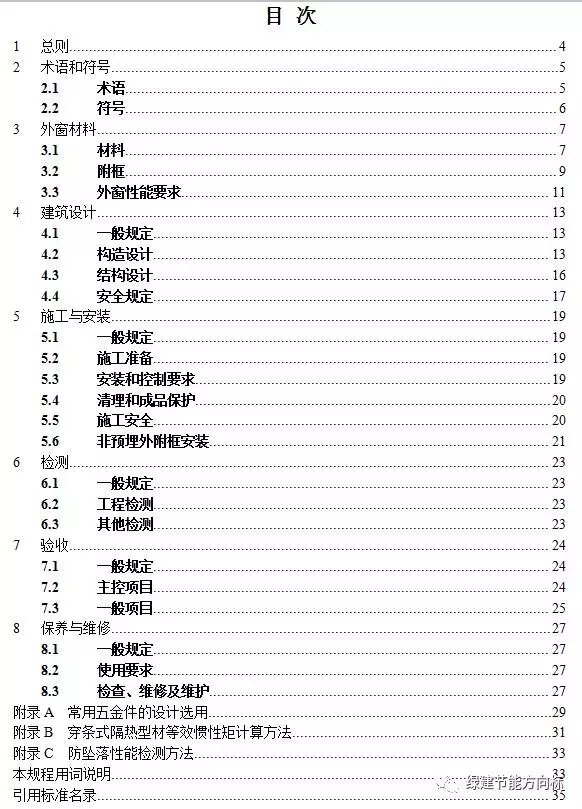

本規程主要技術內容為：1.總則;2.術語和符號;3. 外窗材料;4.外窗設計;5. 施工與安裝;6.檢測;7.驗收;8.保養與維修。
今天與大家分享的是這份標準中明確規定了附框的相關指標要求。大家都知道，江蘇省在2013年推出了標準化門窗技術規程，其中要求關于節能附框的設計。上海如今也在地方性技術規程中對附框安裝門窗設計提出了指導建議。
該標準中相關規定如下：
3.2 附框
3.2.1 附框應滿足外窗功能要求和耐久性要求，應符合相關標準的規定。
3.2.2 附框材料應保證強度、連接牢度、伸縮變形等要求。
3.2.3 附框應與其基層材料的物理性能相匹配，不應在自然溫度、濕度等環境發生變化時與基材產生較大的相對形變。
3.2.4 鋼附框的鋼材壁厚不應小于2.0mm，內外表面應采用熱浸鍍鋅防腐處理，鍍層厚度不小于25μm。鋼附框型材的材質應符合《鋼門窗》GB/T20909-2007中第5.2.1條的規定。
3.2.5 塑料、塑木復合、玻璃鋼類附框， 其材料導熱系數（詞條“導熱系數”由行業大百科提供）(25℃)不應大于0.2W/ (m·K)。鋼(鋁（詞條“鋁”由行業大百科提供）)塑共擠類附框，其附框制成品截面厚度方向熱阻不應小于0.28 (m2·K) /W。
3.2.6 塑料、塑木復合、玻璃（詞條“玻璃”由行業大百科提供）鋼類附框，其截面應設計有可靠固定外窗安裝螺栓的加強肋，寬度不小于12mm。
3.2.7 塑料、塑木復合、玻璃鋼類附框的材料性能指標應符合表3.2.7的規定。
表3.2.7 塑料、塑木復合、玻璃鋼類附框材料的性能要求與試驗方法
3.2.8 共擠鋼(鋁)型鋼壁厚應不小于1.5mm。
3.2.9 附框的最大外沿尺寸應為預留洞口尺寸減30mm，組裝后的尺寸偏差應符合表3.2.9的規定。
表 3.2.9 附框組裝后尺寸偏差
|
項目 |
尺寸范圍 |
允許偏差 |
|
寬度、高度內側尺寸 |
＜2000 |
±1.5 |
|
2000≤尺寸＜3500 |
±2.0 |
|
≥3500 |
±2.5 |
|
內側對邊尺寸之差 |
＜2000 |
≤2.0 |
|
2000≤尺寸＜3500 |
≤3.0 |
|
對角處平面內高低差 |
— |
±0.5 |
3.2.10 附框組角應牢固，角縫處應經密封處理。附框組角宜采用45°組角，連接處應對兩側面與外角進行焊接，焊縫要連續，并采取有效的防腐措施。
3.2.11 附框的加工、組裝均須在工廠內完成。組框后每件應貼尺寸標識。標識內容至少應有高、寬尺寸、截面長度尺寸。標識應清晰，不易損壞。
除了附框之外，該標準對門窗的型材、玻璃、其他配件以及門窗性能等都做了規定，響應了先前頒布的新版節能設計標準，把門窗的傳熱指標最低要求的2.2W/(m2K)做了細致的規定。
點擊下載：上海發布《民用建筑外窗應用技術規程》意見征求稿
