(三) 通風型BIPVT系統
1.系統構造

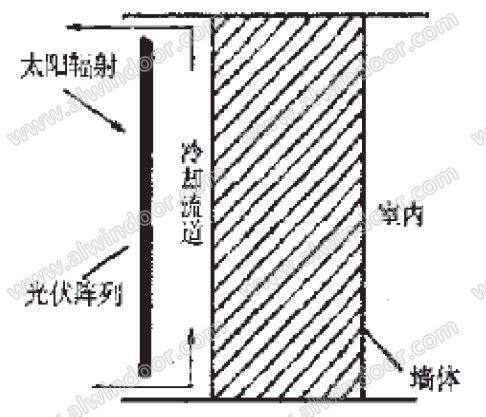

有通風流道的光伏墻體一體化結構包括建筑墻體、光伏模塊、模塊與墻體間的通風流道以及流道兩端的空氣進口和出口。如圖所示:

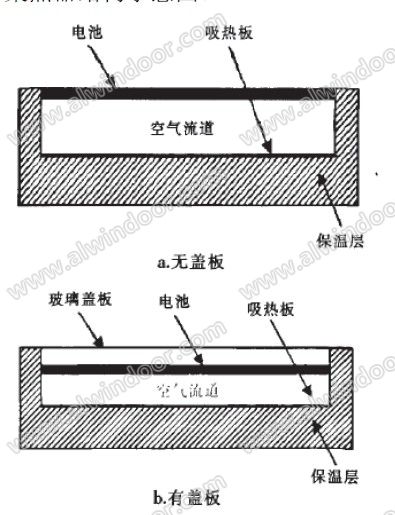

在大多數空氣型PVT系統中，比光伏組件溫度低的空氣(通常為環境空氣)在位于光伏組件背面與
絕熱墻壁之間的空氣通道內流動。而在其他系統中，空氣通道位于光伏組件的兩個表面，并聯或串聯連接。通常情況下，熱吸收系統是通過位于光伏組件背面的直接熱接觸進行自然或強制
對流換熱．熱效率取決于空氣通道的深度、空氣流道形式和流通速度。因為空氣的
密度較低，導致空氣型PVT系統的
熱吸收率不及水型PVT系統高，因此，為了使空氣型PVT系統具有較高的效率和更好的實用價值，需要對系統進行進一步的改進(如圖)。

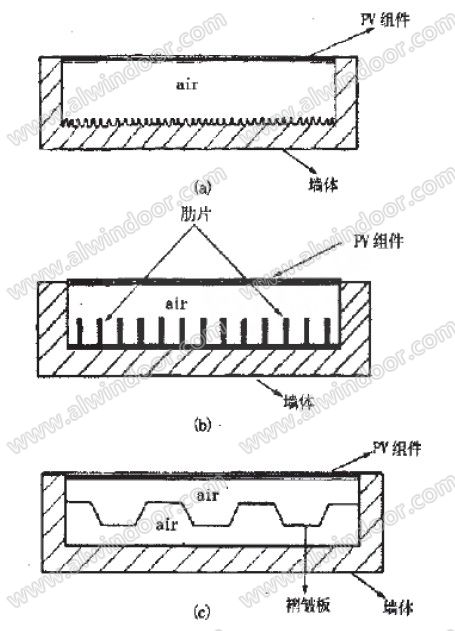

其中最簡單實用的方法就是將空氣通道的表面設計為粗糙面(a)，這樣可以使熱吸收量提高大約30％。更為有效的辦法是在空氣通道內添加一些肋片(b)，這樣可以在空氣通道內產生漩渦。從而使傳熱性能提高大概4倍。另外，在空氣通道內加裝一塊褶皺板(c)，這樣不僅產生了擾動，還增加了通道內的換熱面積，這種方法非常有效的提高了空氣通道內的傳熱，是一種很有前途的改進方案?。
2.外循環通風式光電雙層幕墻:
